| Sistema de partición interior de fábrica de ladrillo cerámico revestido con placas de yeso laminado | ||
| FTF010 | Sistema de partición interior de fábrica de ladrillo cerámico revestido con placas de yeso laminado | |
|
Sistema de partición interior, de 19,5 mm de espesor total, formado por: hoja interior de 7 cm de espesor, de fábrica de ladrillo cerámico hueco doble machihembrado de gran formato, para revestir, 70,5x51,5x7 cm, con juntas de 10 mm de espesor, recibida con una mezcla en agua de pegamento de cola preparado y hasta un 25% de yeso de calidad B1; y trasdosado directo, con nivel de calidad del acabado Q2, formado por placa de yeso laminado tipo normal de 12,5 mm de espesor, recibida directamente sobre el paramento vertical con pasta de agarre extendida con llana dentada en una cara. Incluso pasta y cinta para el tratamiento de juntas entre placas. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FTF010: SISTEMA DE PARTICIÓN INTERIOR DE FÁBRICA DE LADRILLO CERÁMICO REVESTIDO CON PLACAS DE YESO LAMINADO.
CARACTERÍSTICAS TÉCNICAS

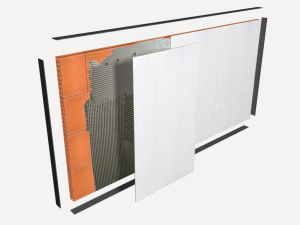

Sistema de partición interior, de 19,5 mm de espesor total, formado por: hoja interior de 7 cm de espesor, de fábrica de ladrillo cerámico hueco doble machihembrado de gran formato, para revestir, 70,5x51,5x7 cm, con juntas de 10 mm de espesor, recibida con una mezcla en agua de pegamento de cola preparado y hasta un 25% de yeso de calidad B1; y trasdosado directo, con nivel de calidad del acabado Q2, formado por placa de yeso laminado tipo normal de 12,5 mm de espesor, recibida directamente sobre el paramento vertical con pasta de agarre extendida con llana dentada en una cara. Incluso pasta y cinta para el tratamiento de juntas entre placas.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HE Ahorro de energía. |
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SE-F Seguridad estructural: Fábrica. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
NTE-FFL. Fachadas: Fábrica de ladrillos. |
Montaje:
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, y que está seco y limpio de cualquier resto de obra.
AMBIENTALES.
Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado en el forjado de los tabiques a realizar. Marcado en los pilares de los niveles de referencia general de planta y de nivel de pavimento. Colocación y aplomado de miras de referencia. Colocación, aplomado y nivelación de cercos y precercos de puertas y armarios. Tendido de hilos entre miras. Colocación de las piezas por hiladas a nivel. Remate con yeso en el encuentro de la fábrica de ladrillo de gran formato con el forjado superior. Recibido a la obra de cercos y precercos. Encuentros de la fábrica con fachadas, pilares y tabiques. Limpieza del paramento. Replanteo y trazado en el forjado inferior y en el superior de la línea de paramento acabado. Extendido de la pasta de agarre con la llana dentada sobre el paramento. Corte, preparación y colocación de las placas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable. Quedará plano y aplomado.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco.
